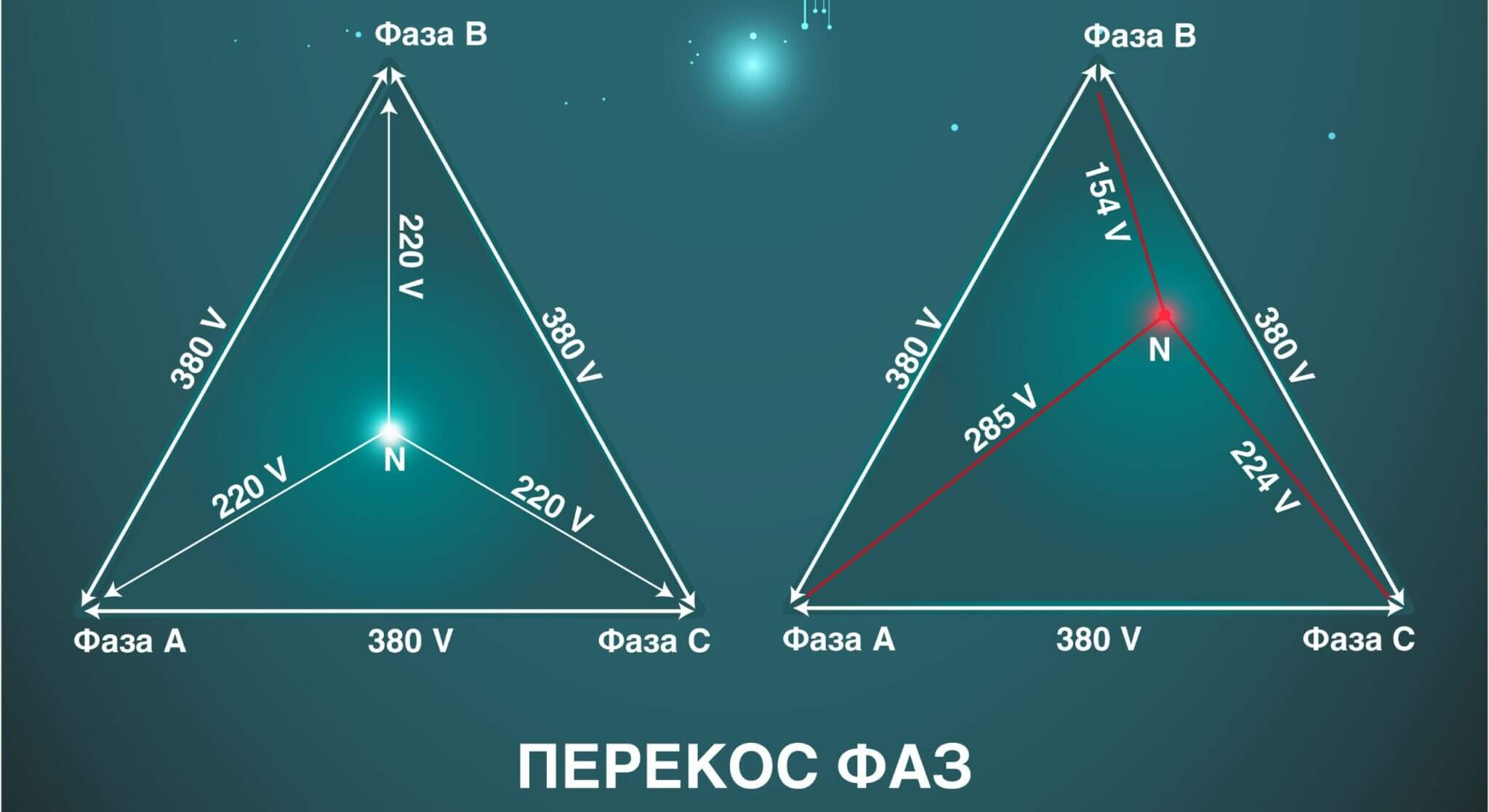

1. Что такое перекос фаз
Перекос (или несимметрия) фаз — это неравномерное распределение электрической нагрузки между тремя фазами трёхфазной сети. В результате:
на перегруженной фазе напряжение падает;
на недогруженных фазах напряжение растёт;
возникают сбои в работе сети.
2. Нормативные требования
В России допустимые значения перекоса фаз регламентируются следующими документами:
ГОСТ 13109‑97 «О качестве электрической энергии»:
коэффициент несимметрии напряжений по нулевой последовательности — не более 4 %;
по обратной последовательности — не более 2 %.
СП 31‑110‑2003:
для распределительных щитов (РЩ) — разница токов между фазами не более 30 %;
для вводно‑распределительных устройств (ВРУ) и главных распределительных щитов (ГРЩ) — не более 15 %.
Правила устройства электроустановок (ПУЭ):
требуют равномерного распределения нагрузки между фазами.
Превышение этих норм считается аварийной ситуацией и требует вмешательства специалистов.
3. Почему возникает перекос
Основные причины:
неравномерное подключение потребителей к фазам;
хаотичное включение мощных приборов (электрокотлов, насосов, обогревателей);
обрыв или плохой контакт нулевого провода (сегодня это не наш случай).
4. Сезонная специфика
Летом ситуация обычно стабильна:
много маломощных потребителей;
нагрузка распределяется более равномерно.
Зимой картина резко меняется:
число потребителей сокращается;
оставшиеся активно используют мощное оборудование (прежде всего — электроотопление);
нагрузка может концентрироваться на одной фазе;
на двух других фазах или одной из них, возникает противоположная ситуация, что привод к выходу за допустимые параметры.
5. Расчёт фактической несимметрии
Рассмотрим конкретный пример (06.12.2025 приезд аварийки) с нагрузками по фазам: 131 %, 160 %, 101 % от номинала вводного автомата 100А.
Находим среднее значение нагрузки:
(131+160+101)/3=130,67%.
Вычисляем отклонение для минимальной фазы (101 %):
(130,67−101)/130,67≈22,7%.
Вычисляем отклонение для максимальной фазы (160 %):
(160−130,67)/130,67≈22,5%.
Вывод:
а) фактическая несимметрия (≈ 22,5–22,7 %) существенно превышает допустимые 15 % для ВРУ;
б) перегрузка одной из фаз критически превышает на 60% номинал вводного автомата 100А, что вызывает частые срабатывания его теплового расцепителя.
6. Чем опасен перекос
Срабатывание защитных устройств (реле напряжения, автоматов) — внезапные отключения электричества.
Просадки напряжения на перегруженной фазе — техника работает с перебоями или выходит из строя.
Перенапряжение на недогруженных фазах — риск повреждения электроприборов.
Перегрев проводов и контактов — потенциальная пожароопасность.
Повышенный расход электроэнергии из‑за потерь в сети.
7. Временное решение: ручное перераспределение нагрузки
При выезде аварийной бригады удалось перераспределить нагрузку между фазами. В результате показатели выровнялись до значений: 131 % – 130 % – 131 %.
Проведём расчёт для новых значений:
Среднее значение:
(131+130+131)/3=130,67%.
Отклонение для минимальной фазы (130 %):
(130,67−130)/130,67≈0,5%.
Отклонение для максимальной фазы (131 %):
(131−130,67)/130,67≈0,25%.
Результат: после перераспределения перекос фаз снизился до “идеальных” ≈ 0,5 %, что значительно ниже нормативного порога в 15 %.
Однако важно понимать: это лишь временное решение. В реальных условиях нагрузка постоянно меняется по следующим причинам:
кто‑то включает или выключает электроприборы;
жители приезжают или уезжают из СНТ;
меняется сезонное потребление электроэнергии.
Из‑за этих факторов:
перекос фаз может вновь превысить допустимые значения;
у одних потребителей возникнет повышенное напряжение, у других — просадки;
вероятны скачки напряжения и срабатывание реле контроля напряжения (если оно установлено).
Но, главный вывод, не относящийся к основной теме этой статьи — нехватка общей мощности. Критическое превышение на 60% на одной из фаз удалось устранить, но общая ситуация перегрузки на 30% сохраняется и будет вызывать дальнейшие отключения.
8. Долгосрочные решения и их стоимость
Для устойчивого устранения перекоса фаз возможны следующие меры. Каждая из них требует существенных финансовых вложений:
Установка симметрирующего трансформатора (ТСТ)
функции: автоматически перераспределяет мощность между фазами (50 % остаётся на фазе с максимальной нагрузкой, по 25 % уходит на две другие), обеспечивает стабильное напряжение, защищает от обрыва нуля, снижает потери в сети;
стоимость: ТСТ — одно из самых дорогих решений. Цена зависит от мощности (для СНТ может составлять сотни тысяч рублей), плюс расходы на монтаж и наладку;
окупаемость: достигается за счёт снижения потерь электроэнергии и предотвращения выхода техники из строя.
Модернизация подключения домов с однофазным вводом
решение: перевод домов на трёхфазное подключение на опоре (столбе) с установкой реле переключения фаз, сохраняя однофазный ввод в дом;
преимущества: внутри дома проводка остаётся однофазной (не требует переделки), защита техники от перепадов, снижение нагрузки на проблемную фазу;
затраты: расходы несёт владелец дома (стоимость оборудования и монтажа — десятки тысяч рублей на один дом).
Увеличение мощности
меры: замена автомата на более мощный (например, с 100 А на 160 А) и/или модернизация трансформатора;
цель: решение проблемы нехватки мощности в зимний период;
стоимость: высокая (сотни тысяч рублей), требуется согласование с энергокомпанией и проведение работ специалистами.
Внедрение систем мониторинга и автоматического перераспределения нагрузки
функции: постоянный контроль параметров сети, автоматическое корректирование распределения нагрузки, оперативное реагирование на изменения потребления;
затраты: включают стоимость оборудования (датчики, контроллеры, ПО), монтаж, настройку и обслуживание.
Вывод
Хотя ручное перераспределение нагрузки даёт временный эффект (снижение перекоса до “идеальных” ≈ 0,5 %), оно не решает проблему полностью. Из‑за постоянного изменения нагрузки перекос фаз может опять превысить допустимые значения.
Ключевая проблема зимнего периода — нехватка общей мощности сети (это отдельная большая тема), что особенно критично при концентрации нагрузки на одной фазе.
Оптимальная стратегия:
краткосрочно — использовать индивидуальные решения (трёхфазное подключение с реле переключения фаз) для постоянных жителей. Это позволяет снизить риски для конкретного дома при относительно умеренных затратах;
долгосрочно — провести комплексную модернизацию сети: установить ТСТ, увеличить мощность трансформатора, внедрить системы автоматического контроля нагрузки. Эти меры требуют значительных финансовых вложений, но обеспечивают стабильное электроснабжение для всего СНТ.
Важное замечание: принятие любых долгосрочных решений требует:
расчёта экономической целесообразности;
согласования на общем собрании членов СНТ;
взаимодействия с энергоснабжающей организацией;
планирования этапов внедрения и источников финансирования.
Только комплексный подход с учётом финансовых возможностей позволит обеспечить надёжную и стабильную работу сети и избежать проблем, связанных с перекосом фаз.
UPD 18.12.2025
Сегодня ночью сложилась ситуация прекрасно иллюстрирующая сказанное в статье.
Перекос по фазам, плюс двукратное превышение мощности на одной из них, и, соответственно, номинального значения тока автомата в 2 раза:
а) 110-140-200 А (ночь), перекос до 33% (более чем в 2 раза от допустимой нормы) + перегрузка на 100% по одной фазе (а в среднем на 50%);
б) 163-155-180 А (утро), перекос до 8,5% (в пределах нормы) + перегрузка на 80% по одной из фаз (а в среднем на 66%).
